一、产品概述

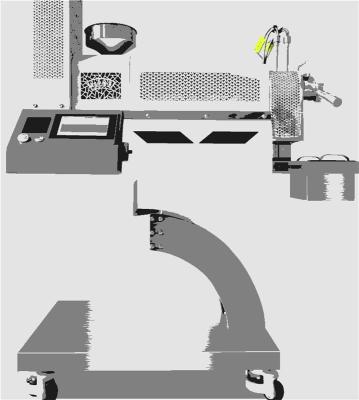

LB-25-Y是一款专为高分子材料（如聚乙烯（PE）、聚丁烯（PBAT）、聚乙烯醇（PVA）、聚乙烯醋酸酯（EVA）、聚丙烯（PP）等）熔体过滤性能测试设计的高精度实验设备。该设备通过模拟实际生产中的熔体过滤过程，为材料改性、工艺优化、滤材性能评估等提供科学依据和数据支持。
二、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | LB-25-Y |
| 适用材料 | PE、PBAT、PVA、EVA、PP 等 |
| 螺杆直径 | Φ25mm |
| 螺杆长径比 | 30:1 |
| 螺杆转速 | 0-100 rpm（可调） |
| 熔体泵 | 额定流量 50-60 m³/min，驱动功率 400W |
| 网板尺寸 | Φ40mm |
| 压力范围 | 0-35 MPa |
| 压力分辨率 | 0.01 MPa |
| 温度控制范围 | 0-300℃ |
| 温度精度 | ±1℃ |
| 加热方式 | 加热棒 + 加热圈组合 |
| 主电机功率 | 1.5kW（伺服电机驱动） |
| 额定功率 | 4kW |
| 电压 | 220V AC（可选 380V） |
| 安全保护 | 过压自动保护 |
| 整机尺寸 | 1100×550×1500 mm |
| 整机重量 | 230 kg |
| 控制方式 | PLC + 触摸屏智能控制 |
| 数据采集 | 实时压力曲线显示、报告生成 |
| 软件功能 | 支持 FPV 过滤压力值测试、曲线记录、数据导出 |
| 滤网结构 | 双层或三层结构，可快速更换 |
| 应用领域 | 材料研发、质量控制、生产工艺优化、滤材性能评估 |
三、工作原理
LB-25-Y 通过以下方式实现对高分子材料熔体过滤性能的测试:
熔体输送系统:采用Φ25mm螺杆，配合长径比为30:1的螺杆结构，确保熔体在挤出过程中稳定、均匀地输送。
熔体泵:配备高精度熔体泵，额定流量为50-60 m³/min，驱动功率为400W，可实现对熔体的稳定输送和压力控制。
过滤系统:在熔体泵后安装Φ40mm网板，可快速更换滤网，适用于多层过滤结构（如双层、三层），便于测试不同滤材的过滤性能。
压力监测系统:配备高精度压力传感器，实时监测熔体在过滤过程中的压力变化，分辨率达0.01MPa，可生成完整的压力-时间曲线。
温度控制系统:采用加热棒与加热圈组合加热方式，温度范围0-300℃，精度±1℃，确保实验过程中温度稳定可控。
PLC+触摸屏控制:集成PLC控制系统，配合触摸屏操作界面，实现参数设定、运行控制、数据记录与报告生成等功能。
四、核心功能与特点
1.高精度压力测试
压力量程0-35MPa，分辨率达0.01MPa，满足高精度过滤性能测试需求。
支持实时压力曲线显示，便于分析熔体在过滤过程中的压力变化趋势。
2.智能控制系统
采用PLC+触摸屏控制，操作简便，界面友好。
支持多参数联动控制（如温度、转速、压力），实现自动化测试流程。
3.快速更换滤网
网板采用Φ40mm规格，支持快速更换滤网，适用于多层过滤结构测试。
多孔板支撑结构，便于安装和更换滤网。
4.高稳定性与安全性
采用伺服电机驱动，运行平稳，噪音低。
配备过压自动保护功能，确保设备在异常情况下自动停机，保障操作安全。
5.数据记录与分析
支持实时数据采集与存储，可生成FPV过滤压力值测试曲线。
数据可导出为标准格式，便于后续分析与报告生成。
6.结构紧凑，适合实验室使用
整机尺寸为1100×550×1500mm，重量230kg，结构紧凑，便于实验室空间布局。
适用于高校实验室、科研机构、材料企业研发部门等。
